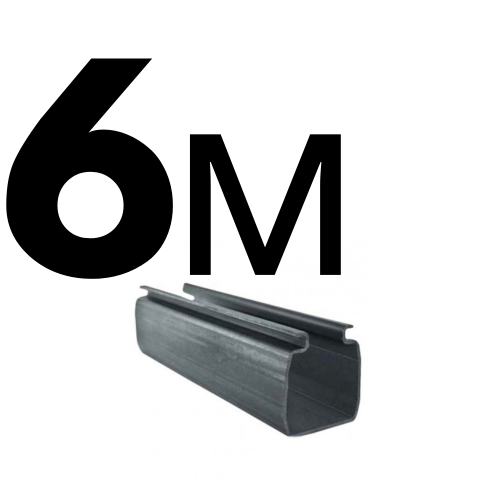

Направляющая РОЛТЭК МАКС 6 м (код 014.6) — усиленная несущая балка для тяжелых откатных и подвесных ворот. Профиль принимает нагрузку от створки и передает ее на роликовые опоры.
Направляющие МАКС изготавливаются из высокопрочной стали S355. Эта марка применяется в конструкциях, где важны высокая несущая способность, жесткость и хорошая свариваемость.
Толщина стенки составляет 5 мм, размер профиля — 130 × 135 мм. Балка рассчитана на тяжелые ворота и используется в системе РОЛТЭК МАКС.
Технические характеристики
| Артикул | 014.6 |
| Серия | МАКС / RC135 |
| Тип изделия | Направляющая балка |
| Длина | 6 м |
| Сечение профиля | 130 × 135 мм |
| Толщина материала | 5 мм |
| Материал | Сталь S355 |
| Масса | 101,4 кг |
| Вес 1 п.м. | 16,9 кг/м |
| Совместимые роликовые опоры | 008 |
| Совместимый концевой ролик | 026 |
| Совместимый ловитель | 032 |
| Производитель | РОЛТЭК |
Сопряжение с комплектующими
- роликовая опора 008;
- концевой ролик 026;
- ловитель 032.
Подбор длины балки под проем
При проектировании откатных ворот учитывают правило: хвост ворот должен составлять примерно 50% ширины проема. За счет хвостовой части створка правильно балансируется на роликовых опорах.
Балка длиной 6 метров обычно используется для проемов шириной до 4 метров. Это позволяет сохранить правильную геометрию ворот и снизить нагрузку на роликовые опоры.
- проем до 4 м — оптимальное применение балки 6 м;
- при большем проеме требуется более длинная направляющая;
- для тяжелых створок важно учитывать не только ширину, но и общий вес ворот.
Когда используется
- для тяжелых откатных ворот системы МАКС;
- для промышленных и коммерческих объектов;
- для подвесных ворот и нагруженных конструкций;
- при необходимости высокой жесткости створки.
Преимущества
- толщина стали 5 мм;
- усиленное сечение 130 × 135 мм;
- высокопрочная сталь S355;
- совместимость с комплектующими МАКС;
- подходит для тяжелых ворот;
- стабильная работа под высокой нагрузкой.
РОЛТЭК 014.6 — усиленная направляющая системы МАКС для надежной работы тяжелых откатных ворот.
